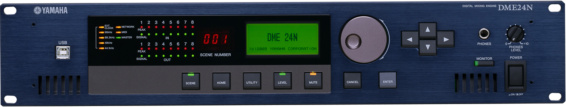

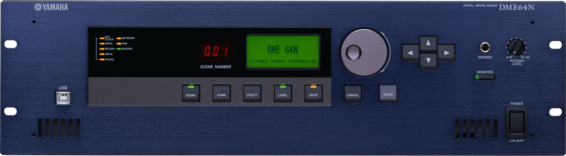

YAMAHA_DME24N/DME64N
Lee-Sun
2007. 10. 22. 10:11
|
|
▣ 특징
■ 야마하의 특허인 DSP7와 DSP6 SLI들은 새로운 DSP 파워를 전달.■ 24-bit/96kHz 프로세싱 지원의 레코딩급 음질.■ 탁월한 I/O 유연성과 확장성. 512 입력/512 출력을 위한 DME64 8대까지의 Cascade 연결 사용.■ DME24N에 있는 8개의 아날로그 입력과 8개의 아날로그 출력 Euroblock 단자들은 쉬운 설치를 제공. ■ MY16-C mini-YGDAI 카드는 CobraNet 호환을 제공.■ 16개의 DME64N, DME24N과 ICP1 인텔리전트 컨트롤 패널 기기들까지■ 네트워크로 제어가 가능. ■ 쉬운 GPI, RS-232C, USB 그리고 MIDI 제어 신호 지원.■ 큰 LCD 표시창과 넓은 전면 패널 제어.▣ 사양
| |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| DME64N | DME24N | |
|---|---|---|
| Sampling frequency rate | Internal :44.1kHz,48kHz,88.2kHz,96kHz External :44.1kHz(-10%) to 48kHz(+6%), 88.2kHz(-10%) to 96kHz(+6%) | |
| Signal delay | 0.5msec(Ch input to Ch output@96kHz) | |
| Total harmonic distortion | - | ≤0.05, +14dBu into 600ohms |
| Frequency response | - | 0, +0.5, -1.5dB |
| Dynamic range | - | 106dB |
| Hum & noise level | - | -128dBu(EIN), -82dBu (Residual noise) |
| Crosstalk(@1kHz) | - | -80dB (Adjacent channel) |
| Phantom voltage | - | +48V |
| Configurations | Max. 16 | |
| Scene | Max. 999 | |
| Maximum input channel count | 64ch | 24ch |
| Maximum output power channel count | 64ch | 24ch |
| Power requirements | 100V-240V 50Hz/60Hz | |
| Power consumption | 80W | 75W |
| Dimensions | 480 x 145 x 411.5mm, 3U | 480 x 101 x 411.5mm, 2U |
| Weight | 9.5kg | 8kg |
| Input terminal | Actual load impedance | For use with nominal | Input level | Connector | ||
|---|---|---|---|---|---|---|
| GAIN | Nominal | Max. before clip | ||||
| CH INPUT 1-8 | -58dB +10dB |
3kohms | 50-600ohm Mics & 600ohm Lines | -58dBu | -38dBu | Euro Block |
| +10dBu | +30dBu | |||||
| Output terminal | Actual source impedance | For use with nominal | Output level | Connector | |
|---|---|---|---|---|---|
| Nominal | Max. before clip | ||||
| OUTPUT 1-8 | 150ohms | 600ohm Lines | +4dBu -2dBu |
+24dBu +18dB |
Euro Block |
| PHONES | 15ohms | 8ohms | 75mW | 150mW | Stereo Phone |
| 40ohms | 65mW | 150mW | |||
| Terminal | from | Format | Level | IN/OUT | Connector |
|---|---|---|---|---|---|
| CASCADE IN | PM5D | - | RS422 | 32(IN) | D-sub Half Pitch Connector 68Pin (female) |
| DME64N | - | RS422 | 32(IN/OUT) | ||
| CASCADE OUT | PM5D | - | RS422 | 32(IN) | D-sub Half Pitch Connector 68Pin (female) |
| DME64N | - | RS422 | 32(IN/OUT) |
| Terminal | Format | Level | Connector | |
|---|---|---|---|---|
| USB | USB1.1 | 0V-3.3V | B type USB Connector | |
| MIDI | IN | MIDI | - | DIN-5pin |
| OUT | MIDI | - | DIN-5pin | |
| THRU | MIDI | - | DIN-5pin | |
| WORD CLOCK | IN | - | TTL/75ohms(terminated) | BNC |
| OUT | - | TTL/75ohms | BNC | |
| GPI | IN | - | 0V-5V | Euro Block |
| OUT | - | TTL | Euro Block | |
| +V | - | 5V | Euro Block | |
| REMOTE | - | RS232C | D-sub 9pin(male) | |
| - | RS422 | |||
| ETHERNET | Ethernet | - | RJ45 | |
