[스크랩] SONY_DFS800 (Small SD Only Production Switcher)





특징

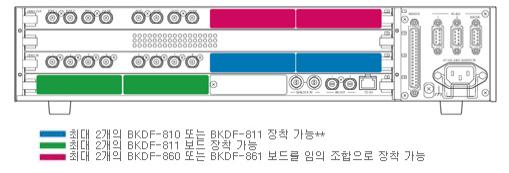

SD 기반 실시간 제작 시스템에 대한 요구가 커짐에 따라 소니에서 차세대 DME 스위처를 출시하였습니다. 소니 DFS-800은 작은 설치 면적과 저렴한 가격에도 불구하고 광범위한 스위처 기능 그리고 뛰어난 시스템 기능성과 창의적 성능을 제공하는 강력한 DME 스위처입니다. 본 제품은 기본적으로 SD-SDI 입력 8개와 SD-SDI 출력 8개를 탑재하고 있으며 사용자 요구에 따라 옵션 확장 보드를 추가하여 입출력을 각각 16개로 확장할 수 있습니다. 또한 6개의 키어와 6채널 3D DME가 기본 탑재되어 있습니다. 광범위한 시스템 기능과 고품질 특수 효과를 지원하는 DFS-800은 라이브 이벤트와 소규모 제작 스튜디오 또는 편집실에서 강력하고 창의적이면서 비용 효율적인 도구가 될 것입니다.   ● 강력한 믹스/효과 기능 DFS-800은 최대 16개의*1 입력, 키어 6개(키어 4개, DSK 2개), 광범위한 스위처 효과, 그리고 6채널 3D DME 효과를 지원합니다. 이와 같이 강력한 기능을 지원하는 DFS-800은 까다로운 상황이나 환경에서도 광범위한 제작 요구를 완벽하게 충족합니다. *1 기본 입력 8개와 옵션 입력 8개 ● 유연한 입력/출력 구성 DFS-800 스위처는 기본적으로 SD-SDI 입력 8개와 SD-SDI 출력 8개를 탑재하고 있습니다. 기능성을 높이려면 BKDF-810 또는 BKDF-811 옵션 보드를 추가하여 입력 수를 16개로 늘릴 수 있습니다(자세한 내용은 뒷면의 후면 패널 참조). 이 입력은 임의의 크로스 포인트에 자유롭게 할당할 수 있으며, 각 입력에 대한 프레임 싱크로나이저도 제공됩니다. DFS-800은 기본적으로 PGM 출력(2포트) 1개, PVW 출력 1개, 클린 출력 1개 및 AUX 출력 4개를 제공합니다. 출력 옵션을 추가하면 8개의 출력을 추가로 사용할 수 있습니다. ● 3D를 비롯한 광범위한 창의적 효과 DFS-800에는 컷트, 믹스, 와이프, DME 와이프 트랜지션 등의 트랜지션 효과와 크로마 키를 비롯한 다양한 키가 기본적으로 제공됩니다. 100개 이상의 와이프 패턴이 지원되며, 효과에 대해 위치, 크기, 회전, 테두리, 투명도와 같은 광범위한 매개변수를 조정할 수 있습니다. 또한 페이지 회전, 물결, 소용돌이와 같은 매력적인 6채널 3D 효과를 제공하며 조명 효과를 추가하여 효과를 강조할 수도 있습니다. 또한 DME 메뉴를 GUI 기반으로 조절할 수 있어*2 조작이 매우 간편합니다. *22 GUI 기반으로 조작하려면 DFS-800 제어판을 SVGA 컴퓨터 모니터에 연결해야 합니다. ● 강력한 프레임 메모리 기능 DFS-800을 이용하면 모든 입력 소스를 정지 영상으로 캡처하여 내장 메모리에 최대 100개까지 저장할 수 있습니다. 이 이미지는 2개의 독립적인 주 입력으로 처리할 수 있습니다. ● 옵션 "프리콤바이너" 기능 BKDF-840 옵션 보드는 작은 스위처에서 복잡한 합성 기능을 지원하는 강력한 프리콤바이너 기능을 제공합니다. 프리콤바이너 기능을 이용하면 입력소스 16개 모두를 하나의 이미지로 결합하여 리엔트리(re-entry) 입력으로 사용할 수 있습니다. ● 컴팩트하고 직관적인 제어 패널 DFS-800 스위처의 제어 패널은 컴팩트하면서도 사용하기 쉽습니다. 기본 PGM/PST열, 행, 페이더 레버, 조이스틱 및 매개변수 표시창이 장착되어 있어 수월하고 능률적인 작업이 가능하여 최대의 효율을 얻을 수 있습니다. ● 기타 기능 - 컬러 배경 생성기 4개 - GPI 입력 8개 및 병렬 탤리 출력 24개 - 편집기에서 제어하는 경우를 위한 직렬 포트 - 프로세스 증폭기 및 화이트 클립의 레벨 조정 가능 - USB 플래시 메모리 드라이브와 마우스를 연결하기 위한 제어판의 USB 포트 - 설정 가능한 키 프레임 31개를 포함하여 최대 100개의 시퀀스 패턴 저장 - 다이렉트 버튼을 사용하여 96개의 이벤트 메모리 간편 호출 - 2-RU 규격의 초소형 기본 본체

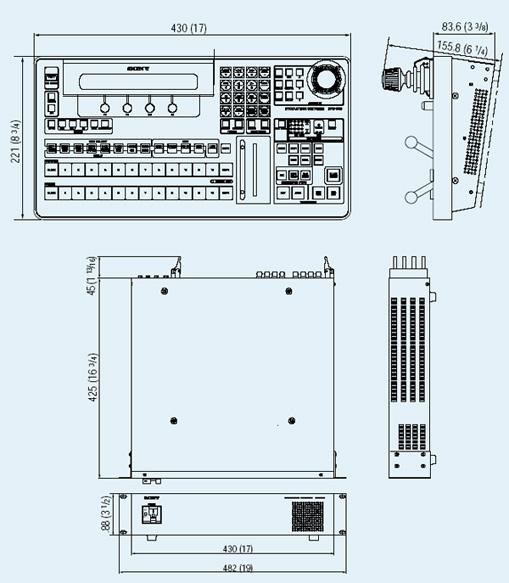

사양   일반사항 사용 전원 AC 100∼240V ±0%, 50/60Hz 소비 전력 스위처 프로세서: 100W(최대 160W) 제어판: 50W 작동 온도 5∼40℃ 작동 습도 30~90 %(비응결 시) 치수 (너비x높이x깊이) 스위처 프로세서: 430 x 88 x 425mm 제어판: 430 x 155.8 x 221mm 중량 스위처 프로세서: 약 15kg 제어판: 약 5kg TV 표준 525/60(NTSC), 625/50(PAL) (메뉴에서 선택 가능) 신호 처리 4:2:2 디지털 컴포넌트, 10비트 입력 신호 비디오 입력 표준 입력 8개, 옵션 보드를 추가하여 16개로 확장 가능 디지털 컴포넌트: 270Mbps, 75Ω, BNC 비디오 입력(옵션) 보드 구성 참조 디지털 컴포넌트: 270Mbps, 75Ω, BNC 아날로그 컴포넌트: Y: 1.0Vp-p, B-Y/R-Y: 0.7Vp-p, BNC 아날로그 컴포지트: 1.0Vp-p, 75Ω, BNC 참조 입력 아날로그 블랙 버스트: 0.429Vp-p(NTSC) / 0.45Vp-p(PAL) 75Ω 또는 루프스루, BNC 출력 신호 비디오 출력 표준 출력 8개(PGM 2개, PREV, Clean, AUX 4개), 옵션 보드를 추가하여 16개로 확장 가능 디지털 컴포넌트: 270Mbps 75Ω, BNC 비디오 출력 (옵션) 보드 구성 참조 디지털 컴포넌트: 270Mbps, 75Ω, BNC 아날로그 컴포넌트: Y: 1.0Vp-p, B-Y/R-Y: 0.7Vp-p, BNC 아날로그 컴포지트: 1.0Vp-p, 75Ω, BNC RGB+SYNC: R/G/B: 0.7Vp-p. 75Ω, BNC 참조 출력 아날로그 블랙 버스트: 0.429Vp-p(NTSC) / 0.45Vp-p(PAL), 75Ω 또는 루프스루, BNC 양자화 Y: 10비트, C: 10비트, 키: 10비트 I/O 지연 1H(FS, 가장자리/그림자 및 DME를 출력에 적용하지 않은 경우) 최대 4프레임 제어 신호 스위처 프로세서 제어판: 이더넷 10/100BASE-T, RJ-45(1) 편집기: D-Sub 9핀(암) (1) GPI IN/TALLY: 37핀 D-sub(암) (1) (입력 8개/출력 24개) 제어판 스위처: 이더넷 10/100BASE-TX, RJ-45(1) VGA: D-sub 15-핀(암) (1) USB: USB1.1 또는 2.0, "A"형(암) (1) 기본 제공 액세서리 스위처 프로세서 제어판 연결 케이블, 랙 장착 브래킷 제어판 사용 설명서 선택사양 액세서리 BKDF-810 디지털 비디오 입력(4) 보드 BKDF-810 아날로그 비디오 입력(2) 보드 BKDF-840 16입력 DME 보드(프리콤바이너) BKDF-860 16입력 DME 보드(프리콤바이너) BKDF-861 아날로그 비디오 출력(2) 보드 후면패널   입력 확장 보드 BKDF-810: BKDF-810 보드 1개로 SD-SDI 입력 4개 제공 BKDF-811: BKDF-811 보드 1개로 아날로그 입력 2개 제공 (컴포지트 2개 또는 컴포지트 1개와 컴포넌트 1개) 출력 확장 보드 BKDF-860: BKDF-860 보드 1개로 SD-SDI 출력 4개 제공 BKDF-861: BKDF-861 보드 1개로 아날로그 출력 2개 제공 (컴포지트 2개 또는 컴포지트 1개와 컴포넌트 1개) 크기
