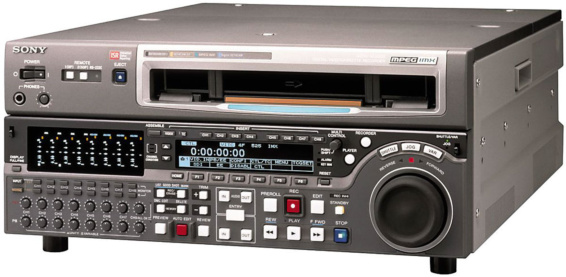

방송 산업이 디지털 네트워크 환경으로 진입하면서 사용자들은 제작 과정 전반에서 MPEG 압축 방식을 사용하면 매우 유리하다는 사실을 인식하게 되었습니다. MPEG-2가 품질, 비용 효율성, 전송 효율이 뛰어나다는 장점으로 DTV 배포 표준으로 선택된 이후, 다양한 제작 및 후반 작업에서 전략적 선택으로 자연스럽게 자리잡고 있습니다. 이러한 추세에 부응하여 소니는 30/40/50Mb/s 속도의 I-프레임 전용 MPEG-2 4:2:2 P@ML 압축 방식을 채택한 MSW-2000 시리즈 MPEG IMX™ VTR을 출시했습니다. 이 VTR 제품군은 영상 품질과 작동성을 최적화한 스튜디오 레코더 4종과 플레이어 2종으로 구성되어 있습니다. 본 제품의 가장 큰 장점은 소니 SD 1/2인치 테이프 형식을 재생할 수 있어 이전 세대와의 호환성이 탁월하다는 것입니다.* 따라서 방대한 보존 자료를 활용할 수 있고, 계속해서 중요한 촬영 도구를 사용할 수 있어 공개 MPEG 환경으로 부드럽게 이전할 수 있습니다.
또한 MSW-2000 시리즈는 기본적으로 표준 기가비트 이더넷 인터페이스를 채택하고 있어 TCP/IP 네트워크 환경에 통합할 수 있습니다. 이 기능으로 테이프 비디오 자료를 컴퓨터 데이터 파일로 변환한 다음, 다른 네트워크 지원 장치와 유연하게 교환할 수 있습니다(예: 소니 XDCAM™ 시리즈 광 디스크 레코드 시스템, XPRI™ 시리즈 비선형 편집 시스템, 다수의 타사 호환 서버 시스템) 다른 VTR 형식과는 달리, 소니 MPEG IMX VTR은 동기 또는 비동기 방식으로 작동할 수 있는 편리성과 공개 MPEG 환경의 장점을 모두 갖추고 있습니다.
주요기능
·MPEG-2 4:2:2P@ML 50 Mb/s, I-프레임 압축
MSW-2000 시리즈 VTR은 8비트 4:2:2P@ML 컴포넌트 비디오 샘플링과 50Mb/s 속도의 I-프레임 전용 MPEG-2 4:2:2 P@ML 데이터 압축 방식을 채용하여 탁월한 영상 품질과 편집 성능을 제공합니다.
·강력한 이전 세대 호환 재생 기능
MPEG IMX VTR의 가장 중요한 특징은 Digital BETACAM 및 BETACAM SX에서 BETACAM SP 및 BETACAM 1/2인치 SD 형식에 이르기까지 소니의 모든 디지털 형식을 재생하는 이전 세대 호환 재생 기능입니다. 이 기능은 이전 세대 아날로그 라이브러리뿐만 아니라 현재 아날로그 촬영 자료까지 보호합니다. 따라서 아날로그에서 디지털 MPEG 기반 환경으로 이전하기 위한 최적의 솔루션이라고 할 수 있습니다.
·IP 네트워크 인터페이스
MSW-M2000E 및 MSW-M2100E VTR은 일반 네트워크를 통해 비디오 및 오디오 파일을 데이터 파일로 송수신하는 기능을 기본적으로 탑재하고 있습니다. 다른 네 가지 MSW-2000 모델도 플러그인 선택사양 보드 BKMW-E3000을 통해 이 기능을 지원합니다. 네트워크 지원 VTR 제품("e-VTR")은 일반 네트워크 인프라를 사용하여 현재 제작 작업 흐름을 혁신적으로 개선할 수 있는 강력한 기능을 제공합니다(기능에 대한 자세한 내용은 7페이지 참조).
·SDTI-CP상의 MPEG 비트 스트림 데이터
SDTI-CP(Serial Digital Transport Interface-Content Packages)는 SMPTE 326M에서 정의한 업계 표준 인터페이스입니다. SDTI-CP를 사용하면 MPEG 기본 스트림 출력을 신호의 품질 저하 없이 호환 제품과 공개적으로 교환할 수 있습니다. 소니뿐만 아니라 주요 제조업체들이 SDTI-CP를 장착한 다양한 비선형 편집기와 서버를 제공하기 때문에 선택의 폭이 매우 넓어졌습니다.
·고속 데이터 전송
MSW-2000 시리즈 VTR* 제품은 MPEG 기본 스트림을 정상 재생 속도의 2배로 전송하는 기능을 기본적으로 탑재하고 있습니다**. 이 기능은 신호 품질의 저하 없이 정상 재생 속도의 2배로 자료를 디지털화하기 때문에 소니 XPRI™ 비선형 편집기 또는 소니 MAV-555A 서버와 같은 SDTI-CP 인터페이스를 사용하여 MSW-2000 시리즈 VTR을 제작 시스템에 통합할 때 효과적입니다. * MSW-2000 모델에만 선택사양 부품이 필요합니다. 가까운 소니 대리점에 문의하십시오. ** 정상 재생 속도의 2배로 전송하는 기능은 MPEG IMX 카세트를 재생할 경우에만 사용할 수 있습니다.
·HD 업 컨버전 출력
다른 인터페이스 선택사양 BKMW-104 업 컨버전 보드를 장착하면 BETACAM, BETACAM SP, BETACAM SX, Digital BETACAM 및 MPEG IMX 카세트를 비롯한 SD 1/2인치 형식*의 재생(오프 테이프) 신호에서 1080/59.94i 및 720/59.94P 신호를 출력할 수 있습니다. 따라서 미래의 HDTV 환경으로 매끄럽게 이전할 수 있습니다. * 재생 호환 형식은 제품에 따라 다릅니다.
·초소형 본체
MSW-2000 시리즈 VTR은 초소형 4U 디자인*으로 설계되어 무게가 DVW-A500 Digital BETACAM VTR보다 12kg이나 더 가벼운 23kg에 불과합니다. * 427 x 174 x 544mm
·우아한 전면 패널 디자인
조정 나사와 버튼을 익숙한 위치에 유지하고 두 가지 전면 패널 디자인을 혁신적으로 개선했습니다. 선명한 다기능 디스플레이를 통해 광범위한 정보를 확인할 수 있어 다양한 기능을 빠르고 쉽게 제어할 수 있습니다. 또한 독립적으로 편집할 수 있는 오디오 채널 8개 각각의 전용 조정 나사가 있습니다.
·고품질 디지털 오디오
MSW-2000 시리즈 VTR은 독립 편집이 가능한 16비트 오디오 채널 8개를 기본적으로 제공합니다. 또한 24비트 디지털 오디오 채널 4개로 전환할 수도 있습니다.
·장시간 녹음 및 재생 시간
본 제품은 긴 녹화 및 재생 시간을 제공합니다. ㆍL 카세트를 사용할 경우 184(525) / 220(625)분 ㆍS 카세트를 사용할 경우 60(525) / 71(625)분
·525/60, 625/50 전환 작동
MSW-2000 시리즈 VTR 제품은 모든 재생 호환 1/2인치 형식에 대해 525 또는 625 시스템을 선택할 수 있습니다. * 525 시스템에서 625라인 BETACAM 및 BETACAM SP 테이프를 재생하는 경우 또는 그 반대의 경우, 비디오 출력은 모니터링만 가능합니다.
·다목적 인터페이스

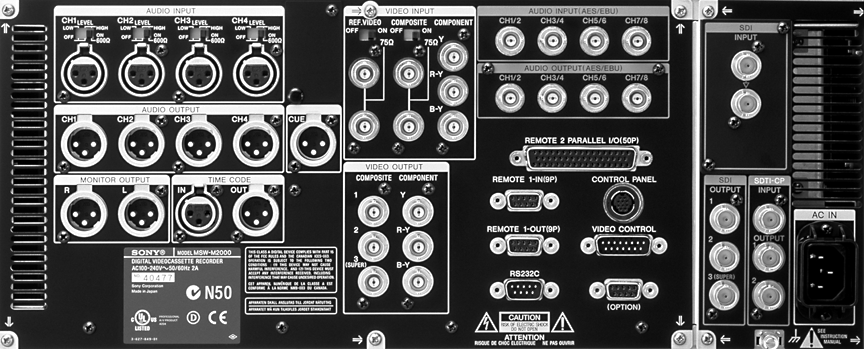

본 제품에는 SD-SDI, SDTI-CP, 아날로그 컴포넌트/컴포지트 및 아날로그/디지털 오디오를 포함한 광범위한 인터페이스가 장착되어 있습니다. 이러한 다목적 기능을 통해 MSW-2000 시리즈 VTR을 다양한 시스템에 쉽게 통합할 수 있습니다.
선택사양 BKMW-104 보드를 추가하면 HD-SDI 출력도 가능합니다. 또한 선택사양 BKMW-E3000 보드를 설치하면 IP 네트워크 인터페이스를 추가할 수 있습니다. * BKMW-104 또는 BKMW-E3000은 VTR에 설치할 수 있습니다.
기본
아날로그 컴포지트 I/O*
SD-SDI I/O*
SDTI-CP I/O*
아날로그 오디오 I/O*(4채널)
AES/EBU 오디오 I/O*(16비트 8채널/24비트 4채널)
오디오 모니터링 출력(2채널)
시간 코드 I/O*
RS-422A(소니 9핀 원격)
RS-232C
병렬 50핀(표준) * MSW-M2100/M2100P/M2100E/M2100EP 플레이어는 출력만 제공합니다.
선택사양
HD-SDI 출력 (선택사양 BKMW-104 필요)
이더넷 (선택사양 BKMW-E3000 필요)
작동 기능
·정확한 프레임 삽입/어셈블 편집(레코더만 해당)
MSW-2000 시리즈 레코더를 이용하면 ±0프레임 정확도의 삽입 및 어셈블 편집이 가능합니다. 따라서 머신 투 머신(machine-to-machine) 또는 A/B 롤 구성에서 MPEG IMX 테이프에 정밀한 편집을 할 수 있습니다.
·프리리드 편집 기능(레코더 전용)
이 레코더에는 프리리드 편집을 지원하는 고급 재생 헤드가 있습니다. 프리리드 편집 기능은 VTR 한 대를 이용한 틸팅 또는 VTR 두 대를 이용한 A/B 롤, 그리고 오디오 믹싱과 채널 스와핑(channel swapping)이 필요한 작업에 사용할 수 있습니다.
·가변 속도 제어
ㆍDigital BETACAM 테이프: -1∼+3배 ㆍMPEG IMX 테이프: -1∼+3배 ㆍBETACAM SX 테이프: -1∼+2배 ㆍBETACAM SP 테이프: -1∼+3배 ㆍBETACAM 테이프: -1∼+3배 노이즈 없는 영상 및 디지털 조그 사운드 기준. 정상 재생 속도를 기준으로 비교한 수치입니다.
·고속 영상 검색
ㆍDigital BETACAM 테이프: ±50배 ㆍMPEG IMX 테이프: ±78배 ㆍBETACAM SX 테이프: ±78배 ㆍBETACAM SP 테이프: ±35(525) / ±42(625)배 ㆍBETACAM 테이프: ±35(525) / ±42(625)배 정상 재생 속도를 기준으로 비교한 수치입니다.
·DMC 기능
동적 모션 제어 기능을 탑재하고 있어 제어판 또는 소니 BVE 시리즈 편집기나 DTR-3000 슬로 모션 컨트롤러와 같은 외부 컨트롤러를 통해 슬로 모션을 재생할 수 있습니다.
·오디오 조그 사운드
조그 모드에서 정상 속도 정방향 재생에서 정상 속도 역방향 재생에 이르기까지 8채널(Digital BETACAM 및 BETACAM SX 카세트를 재생할 경우 4채널) 디지털 오디오를 완벽하게 재현합니다. 이 기능은 디지털 오디오 신호를 모니터링할 때 영상과 완전한 동기를 유지하면서 편집점을 빠르고 정밀하게 설정하려는 경우 유용합니다.
·선택사양 원격 제어 패널
선택사양 제어판 BKMW-101을 이용하면 같은 제어판에서 VTR을 동시에 제어할 수 있습니다.
MPEG IMX 형식
일반 사항
테이프 너비 테이프 재질 기록/재생 시간 테이프 속도 트랙 피치 프레임 당 트랙 수 테이프 진행 방향 트랙
12.65mm(1/2 인치) 금속 입자 테이프 L 카세트에서 최대 184(525) / 220(625)분 64.467(525) / 53.776(625)mm/s 21.7㎛ 8트랙/프레임 시간 코드/제어
없음 48kHz 16비트/샘플(8채널) 또는 24비트/샘플(4채널) 선택 가능 있음 Reed-Solomon
기타 기능
·장면 마크 처리
장면 마크가 있는 테이프를 검색하여 해당 위치를 자동으로 감지할 수 있습니다. 검색 후 모든 마크의 목록을 모니터에 표시하므로 원하는 마크로 쉽게 찾아갈 수 있습니다.
·UMID(메타데이터) 처리
MSW-2000 시리즈에서는 제작 효율을 높이고 매체 자료 관리 시스템 및 자료 배포 시스템의 편의성을 최대한 높일 수 있도록 메타데이터 처리에 특별한 주의를 기울였습니다. 메타데이터는 일반적으로 자료의 작성 시기, 위치 또는 작성자를 나타내는 사용자 정의 데이터와 자료의 컨텐트를 설명하는 다양한 데이터로 구성됩니다. 이러한 메타데이터 중에서도 SMPTE 330M에서 표준화한 UMID는 영상/오디오 자료와 데이터를 식별하는 데 사용하며 국제적으로 고유한 ID입니다. UMID는 녹화 중 VTR 및 캠코더와 같은 호환 장비 내에서 자동적으로 생성됩니다. MSW-2000 시리즈 VTR은 더빙 및 편집 중 UMID를 자동으로 생성하고 기록하는 기능을 제공합니다. 이렇게 기록된 UMID는 이후 프로세스에서 편집, 보존, 배포에 사용하여 전체 프로그램 제작 프로세스의 효율을 높여 줍니다.
·손쉬운 유지보수
MPEG IMX VTR의 회로는 대부분 플러그인 보드에 배치되어 있어 빠르고 쉬운 유지보수가 가능합니다. 드럼 어셈블리는 BETACAM SX VTR에 사용된 오디오 조정 기능과 상부 드럼 메커니즘을 채택하여 간단하고 저렴한 유지보수가 가능하도록 설계했기 때문에 정기 스캐너 교체 주기를 획기적으로 단축할 수 있습니다.
·Flexicart™ 및 LMS 시스템에 쉽게 통합
이 MPEG IMX 스튜디오 VTR은 Flexicart 및 LMS 시스템에 사용할 수 있기 때문에 빠르고 쉬운 통합이 가능합니다.
e-VTR 기능
소니 e-VTR은 1/2인치 테이프 기반 컨텐트를 일반적인 이더넷 네트워크 환경에 통합할 수 있는 네트워크 지원 MPEG IMX VTR입니다. 소니 e-VTR 제품 중 MSW-M2000E 레코더와 MSW-M2100E 플레이어는 이더넷 기능을 기본적으로 제공하며, 다른 네 가지 MSW-2000 모델은 선택사양 e-VTR 보드(BKMW-E3000)를 장착한 후 이더넷 기능을 사용할 수 있습니다. e-VTR을 이용하면 표준 네트워크에서 비디오 및 오디오 파일을 송수신할 수 있어 세계 어디에서나 유연한 자료 교환이 가능합니다. 다른 네트워크 기능, 예를 들면 원격 모니터링 기능 또는 테이프 또는 실시간 소스(e-to-e)에서 파생되는 프록시 데이터 등도 e-VTR을 통해 사용할 수 있습니다. 네트워크 전송에는 MXF(Material eXchange Format) 파일 형식을 사용합니다. MXF 형식은 호환 제작 장비 간에 오디오-비디오 자료와 관련 메타데이터를 교환하는 데 사용하는 SMPTE 인증 표준(SMPTE 337M)입니다. e-VTR은 다음과 같은 기능을 제공합니다.
·모든 소니 1/2인치 SD 자료의 네트워크 파일 전송
e-VTR을 이용하면 재생 호환 1/2인치 테이프 형식으로 기록된 모든 자료를 MXF(비동기) 파일 기반 형식으로 변환하여 이더넷 네트워크 환경에서 테이프 자료를 교환할 수 있습니다. 따라서 MPEG IMX, Digital Betacam, Betacam SX, Betacam SP 및 Betacam 자료*를 네트워크에서 데이터 파일로 쉽게 송수신할 수 있습니다. e-VTR은 버퍼 메모리를 사용하고 지능적으로 테이프 재생을 제어해서 사용 가능한 네트워크 대역폭에 따라 데이터를 출력함으로써 테이프 형식과 네트워크 대역폭의 서로 다른 비트율을 보정합니다. MXF 파일은 테이프를 재생하는 동안이나 녹화 중에도 전송할 수 있습니다. 두 대의 e-VTR 사이 또는 e-VTR과 소니 XDCAM 시리즈 제품 등의 다른 MXF 호환 기기 사이에서도 파일을 전송할 수 있습니다. 네트워크 기능을 이용하면 현장에서 촬영한 장면을 즉시 스튜디오로 보내거나 여러 장소에서 작업하는 제작 담당자들이 자료를 쉽게 공유할 수 있습니다. 따라서 물리적 테이프 배포와 관련된 지연 시간이 없어지고 값비싼 위성 전송 비용을 줄일 수 있습니다. * 재생 호환 형식은 제품에 따라 다릅니다.
·손쉬운 파일 전송
e-VTR을 이용하면 두 가지 유형의 작업 사이에 쉽게 파일을 전송할 수 있습니다.
- PC 작업 호환 Windows PC에 기본 제공된 e-VTR Manager 소프트웨어를 실행하고 간단히 끌어 놓는 방식으로 파 일을 전송할 수 있습니다. GUI 사용법이 간단하기 때문에 PC에서 자료의 저속 데이터 스트림을 탐색하고 전송 세그먼트의 입력/출력 위치를 확인하면서 파일을 전송할 수 있습니다. 이 방법은 e-VTR을 다른 위치 또는 원격 위치에 설치한 경우 특히 편리합니다.
- VTR 전면 패널 작업 또한 테이프를 재생하면서 e-VTR의 전면 패널에서 입력/출력 지점을 설정한 다음, 해당 구역의 자료를 수시로 전송할 수도 있습니다. 이 방법은 장비 두 대를 이용하는 편집과 유사하며 PC가 필요하지 않습니다. 사용자는 표준 비디오 모니터에서 완전한 해상도의 영상을 볼 수 있기 때문에 전송할 자료를 정확하게 결정할 수 있습니다.
·e-Monitor 기능
PC를 e-VTR 네트워크에 연결하면 네트워크에 연결된 모든 e-VTR에 로드된 테이프 자료의 저속 데이터 스트림을 검색할 수 있습니다. 기본 제공된 e-VTR Manager 소프트웨어를 PC에 실행하면 재생(PLAY), 되감기(REW) 및 빨리감기(FF)와 같은 테이프 주행 제어 기능을 사용할 수 있습니다. e-Monitor 기능은 먼저 자료의 컨텐트를 확인한 다음 네트워크로 전송할 수 있어 시간을 절약하고 네트워크 트래픽을 최소화하는 독특한 기능입니다.
·저해상도 프록시 데이터 생성
네트워크 기반 e-VTR에 저장된 자료를 효과적으로 확인할 수 있는 또 다른 방법으로 "프록시 데이터 검색" 기능이 있습니다. 프록시 데이터는 테이프 자료의 저해상도 오디오/비디오 스트림 복사본이며, VTR의 이더넷 커넥터를 통해 공급됩니다. MPEG-4 압축을 사용할 경우, 프록시 데이터는 2.0Mb/s(비디오 1.5Mb/s 및 A-law 압축 오디오 0.5Mb/s)의 낮은 비트율로 제공됩니다. 프록시 데이터는 표준 네트워크를 통해 e-VTR에서 PC의 하드 디스크 드라이브로 전송한 다음, 기본 제공된 e-VTR Manager 소프트웨어를 사용하여 로컬로 재생할 수 있습니다.
프록시 데이터는 급하게 고객 승인이 필요한 자료, 오프라인 편집을 위한 '작업 자료' 또는 아카이브 관리 시스템의 카탈로그 영상 등 다양한 목적으로 사용할 수 있습니다. 또한 사용할 수 있는 전송 경로의 대역폭이 낮은 경우, 프록시 데이터를 긴급 뉴스 속보에 사용할 수 있습니다.
프록시 데이터를 사용할 수 있다면 자료를 검색하려는 사용자가 e-VTR에 지속적으로 액세스할 필요가 없습니다. 프록시 데이터를 PC에 복사하고 나면 쉽게 다른 제작 담당자에게 보내거나 여러 사용자가 이용할 수 있도록 특정 컨텐트를 서버에 업로드할 수 있습니다.
·표준 웹 브라우저를 이용한 원격 e-VTR 모니터링
e-VTR을 이용하면 Microsoft Internet Explorer 또는 Netscape Navigator 등 표준 웹 브라우저에 다양한 주요 유지보수 정보를 표시할 수 있습니다. 예를 들어, "디지털 계시기" 정보 및 오류, 경고, 채널 상태에 관한 기록을 표시할 수 있습니다.
이 기능을 통해 한 대의 PC에서 여러 e-VTR의 상태를 원격으로 모니터링할 수 있어 유지보수 작업을 능동적, 효율적으로 수행할 수 있습니다. 또한 e-VTR은 업계 표준 SNMP 프로토콜을 지원하기 때문에 소니 MMStation™ 원격 모니터링 소프트웨어를 사용하여 더욱 향상된 원격 모니터링을 수행할 수 있습니다.
·메타데이터 전송
e-VTR은 메타데이터를 MXF 파일에 포함시켜 AV 스트림과 함께 전송할 수 있습니다. 로드된 테이프에 기록되어 있는 메타데이터 또는 외부 데이터 서버에 저장된 메타데이터를 MXF 파일에 포함하여 출력할 수 있습니다. 외부 데이터 서버를 사용하면 네트워크를 통해 AV 자료와 함께 훨씬 더 큰 메타데이터를 전송할 수 있습니다.
